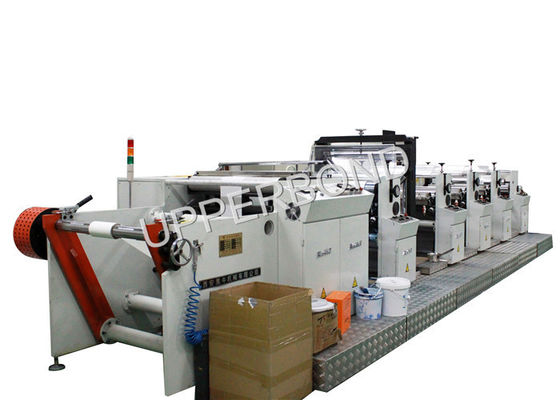

120m/min 高速印刷機 5色


120m/min 高速印刷機 5色




特徴

WY-700重力印刷機は,紙の特性を特別に当社の設計および製造した高速重力印刷機です. 高速印刷と高完成品率を組み合わせ,標準的なモジュール型重版印刷方法を採用する. 印刷幅は60mmで,動作速度は120m/min,紙を印刷するのに最適な機器であることが判明しました.

紙印刷とその後の加工の特性を完全に考慮し,印刷機の設計には,機械の効率的な動作を確実にするために,両ステーションの非停止自動貼り付け装置が搭載されるべきです..

新しい技術とアクセサリーは,その開発と設計に広く使用され,機械の能力と信頼性を大幅に改善します.その制御はPLCに基づいています.



テクニカルパラメータ



印刷機の構造

印刷の部分は印刷ユニット,乾燥パン屋,熱交換器,駆動システムで構成されています.

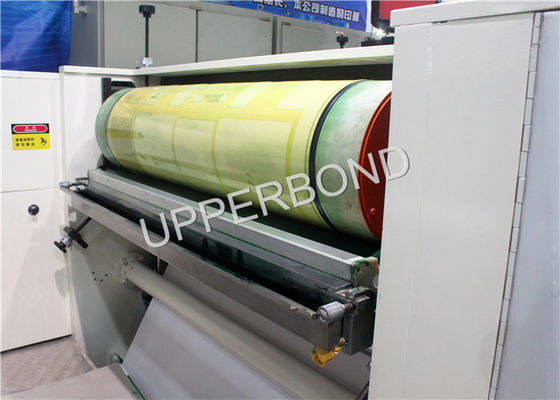

• 印刷部

印刷の部分は5色標準格子印刷,スクレイピングブレードプレス空気制御,フォームロールのキャンプは,シャフトの空気圧縮の形を採用します.壁とシャフトは,手動の校正と処理を何度も通過して高強度鋳鉄で作られています高精度と安定性. 圧圧印刷スクラパー,スクラパーの圧力調整は便利で,スクラパーは独立した軸性流出器で装備されています.インク供給をより均一化し,スクレイパーがより長い使用寿命を持っていることを確認低速度で,簡単にプラグを入れない, 作業プロセスに完全に浸透することができます.比較的閉ざされた状態で形状のロールを作ります高速で起きるのは簡単ではない

インク供給は空気性インクポンプ循環を採用し,インクが完全に混合できるようにし,同時に,塗料堆積物による印刷問題を回避できます.供給インクシステムは,二次フィルター (輸入および輸出) 装置で装備されていますステンレス鋼製のインク樽,それは美しく見えますし,腐食耐性,4つのグループ間の電源伝送は,接続にスプリングコップを採用する圧力を徐々に増加させる設計により,印刷が高精度で安定しています.印刷と受信は,単一の鋳鉄の壁です,それは良い衝撃吸収性能と十分な硬さを持っている,マシン性能の高速度と長期間の作業安定性を保証します.シリンダーの圧力モード (8図)印刷プレートは,直径140-140mmの大きな範囲で任意に調整することができます.

各グループ間の自動アライナメントシステムで任意に装備することができます. システムは,国内または輸入機器を使用するユーザーの要求に基づいて,それは,様々な印刷グループ間の自動オーバープリントを達成することができます調整精度は0.2mm以上である.

手動で行われている軸の調整.ハンドホイールの観測スケールを調整して,軸のバージョンを迅速かつ正確に調整します.

(2) 乾燥パン屋

乾燥パン屋は,移動範囲が大きく,紙の履き心地やガイドローラー清掃の操作をより便利にするために,移動の周りの方法です.外部暖房循環システムから独立乾燥パン機 (図10) の表面のノズルを介して,熱い風で紙に高速に噴出し,溶剤が急速に揮発して放出されます.排気ガスの一部は,排気扇風機によって外に出るように強制的に放出されました紙の表面印刷インクを低温で乾燥させるため,より長い乾燥パン屋の設計がより適しています.最後の印刷グループの後,強固なオーブンを設定紙印刷インク溶媒が完全に蒸発できるようにし,印刷品の内部溶剤残留物の特異な臭いをなくして製品の品質を改善します.

(3) 交換熱システム

熱交換システムは機械側から独立しています電気ヒーターと蒸気ヒーターは,異なるユーザーの要求を満たすために迅速に交換できます (機械は電気ヒーターモードを採用します) (11図), MJYS 圧力調節モジュールの比率制御により SR73 温度調節器によるヒーター温度調整 (または電気ダムパーアクチュエータ)熱吹き温度範囲をプラスまたはマイナス2°Cで確保できる低騒音の扇風機,低騒音の扇風機,高い信頼性.

(4) プレートトランスミッションシステム

プレート・トランスミッション・システムはプレート・コーン・トップ・シャフトで,ディフェリエンシャル・ギアボックスは直列形で,ギアケースにはハンド・クラッチ・ギアが装備されており,プレートは便利で粗いバージョンである.メカニズムにレジスタの電気マシンを介して精密な自動レジスタを実現することができます. 機械 6 印刷グループは,ドライブシャフトの直列形です.隙間のない弾性コップリングによる多段階電源伝送より正確でスムーズに運転します.

ローリング

ローリングとローリングの両方のローリングとローリングの軸は76mmを採用,ローリングとローリングのローリング直径は1300mmまですることができます

制御システムと操作手順

この制御システムには主に:タッチスクリーン 人間機械インターフェース; PLC インテリジェント制御管理システム; 自動制御の受信と空き,供給の恒常電圧システム,自動制御の修正システム印刷部,コンピュータ自動登録システム,コンピュータストロボスコピーモニタリングシステムオーブンの温度自動制御システム電気,気力,吸気扇など,PLCのシーケンス制御と安全インターロック,装置の動作状態の重要な部分,例えば減速器の温度監視とアラーム機能など

上記部品は,すべての操作参照のための別々の指示があります,操作者は,注意深く読んで,パフォーマンスと操作のよく知っています.

機械のオペレーティングシステムには2つの動作状態があり,一つは手動操作であり,もう一つは自動動作状態で,作業状態はマスターアークダイヤルセクションスイッチによって選択されます.

手動状態では,乾燥パン屋を含む機械の各部品の動作は,常に開くと閉じる; 拭きロールの組み合わせと分離;スクラッパの組み合わせと分離トラクションの組み合わせと分離など

自動状態では,上記の操作は1つのボタンの操作で実行できます.
